 Jedicut 2 - Pilotage d'une machine CNC

La gestion des profils
Menu Fichier > Nouveau > Profil

Jedicut permet la saisie, la modification et la sauvegarde des profils. Jedicut ne remplace pas un vrai logiciel de profils qui permet entre autres de calculer les caractéristiques des profils, mais tout le monde n’en possède pas et ils sont parfois compliqués à utiliser. Jedicut propose donc une
interface simple pour manipuler vos profils.

Jedicut supporte actuellement 3 types de profils :

  • PRF : Format d’une application de gestion de profil exploité dans la première version de Jedicut,
  • JDP : Format de profil de Jedicut. Ce format est qu'il permet d'associer une description au profil que l'on souhaite enregistrer,
  • DAT : ce format a la particularité d'être très répandu sur internet. C'est notamment le format de fichier des profils issus des grandes bases de données de profils disponibles sur internet. Ce format n'étant pas complètement normalisé, il se peut que certains fichiers ne s'ouvrent pas. J'ai testé avec succès 3 différents types de fichiers dat.

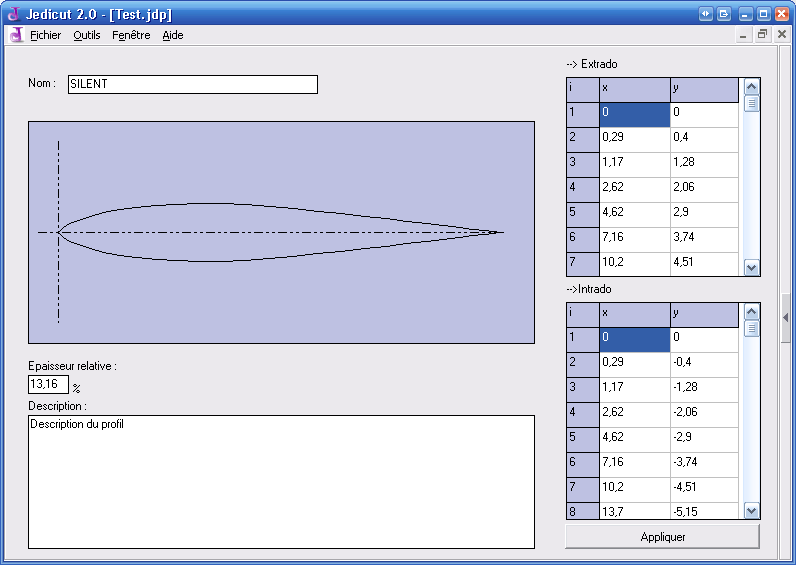

En haut à droite de la capture d’écran se trouve les coordonnées de l'extrado, celles de l'intrado se trouvant en dessous.
L'épaisseur relative est modifiable. Pour appliquer une nouvelle valeur il suffit de cliquer sur le bouton 'Appliquer', on voit alors apparaître le tracé du profil ainsi que la nouvelle valeur de l’épaisseur relative.

La découpe d’une aile
Principe de base

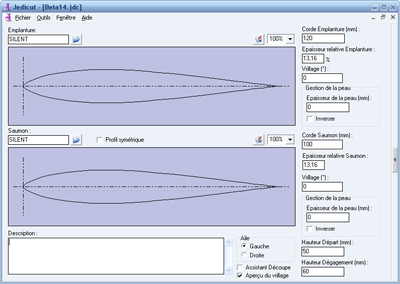

Menu Fichier > Nouveau > Découpe Aile

Une découpe possède de nombreuses caractéristiques :

  • Profils de l'emplanture et du saumon
  • Configuration des cordes de l'ailes
  • Modification possible des épaisseurs relatives des profils
  • Configuration de la peau indépendante pour chaque profil
  • Configuration du vrillage du saumon par rapport à l'emplanture
  • Configuration de la hauteur de départ de la découpe : mouvement synchronisé vertical de la machine avant de débuter la découpe
  • Configuration de la hauteur de dégagement : mouvement synchronisé vertical nécessaire pour sortir du polystyrène (selon le cycle configuré)
  • Possibilité de visualiser ou non le vrillage sur le saumon
  • Sélection de l'aile à découper (droite ou gauche)
  • Description de la découpe

Après avoir créé une découpe, il est possible de la sauvegarder afin de pouvoir les réutiliser. Les fichiers de découpe de Jedicut porte l’extension JDC.

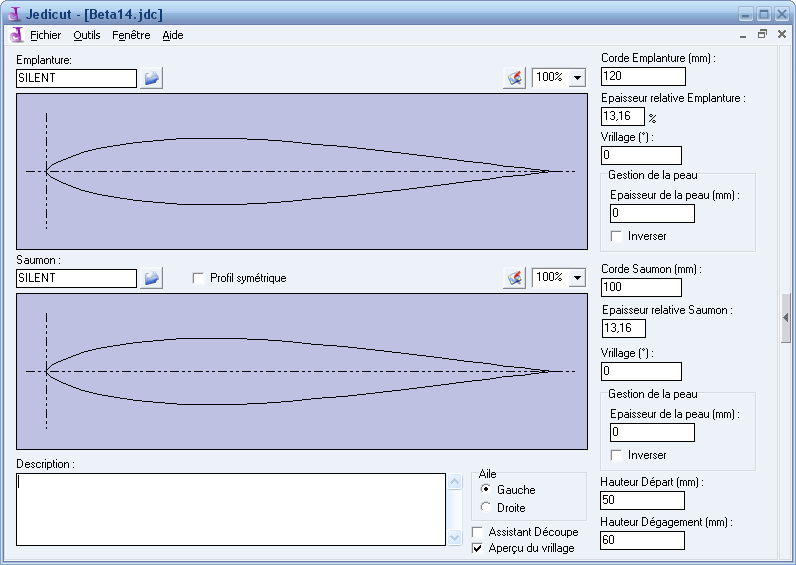

Pour simplifier la visualisation des profils, il est possible de zoomer sur le dessin. Vous pouvez également déplacer le dessin simplement en amenant le pointeur de la souris sur le profil à visualiser, puis en laissant enfoncé le bouton gauche de la souris (Principe du glissé-déposé). Les boutons se situant à côté du réglage du zoom permettent de repositionner automatiquement un profil qui a été déplacé.

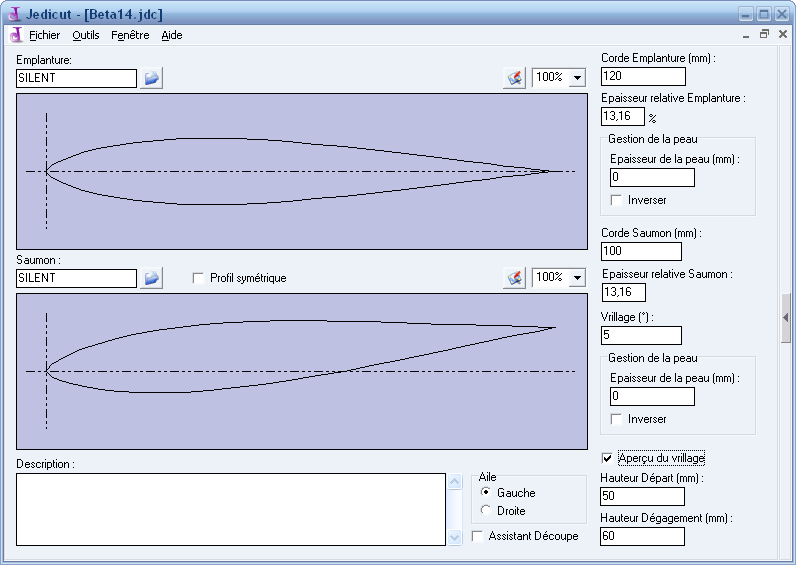

La modification de la valeur du vrillage est automatiquement répercutée sur le tracé si l'option 'Aperçu du vrillage' est cochée. Voici quelques captures d'écran.

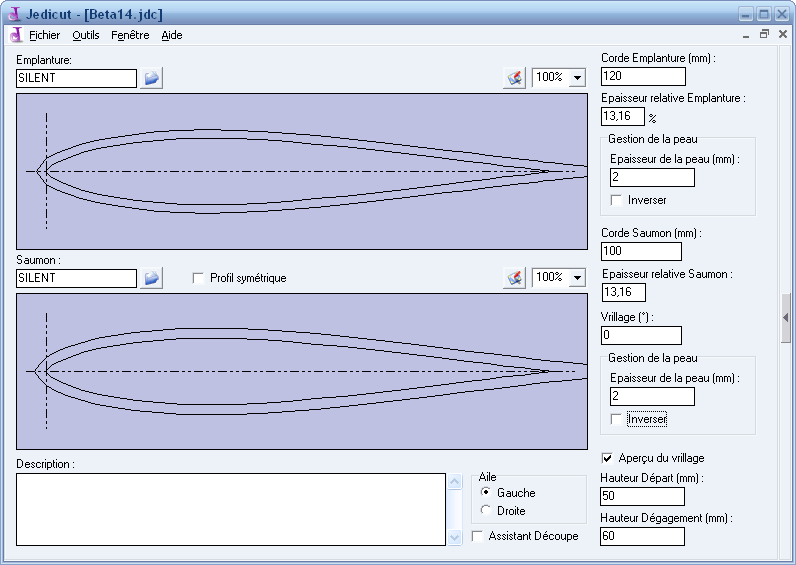

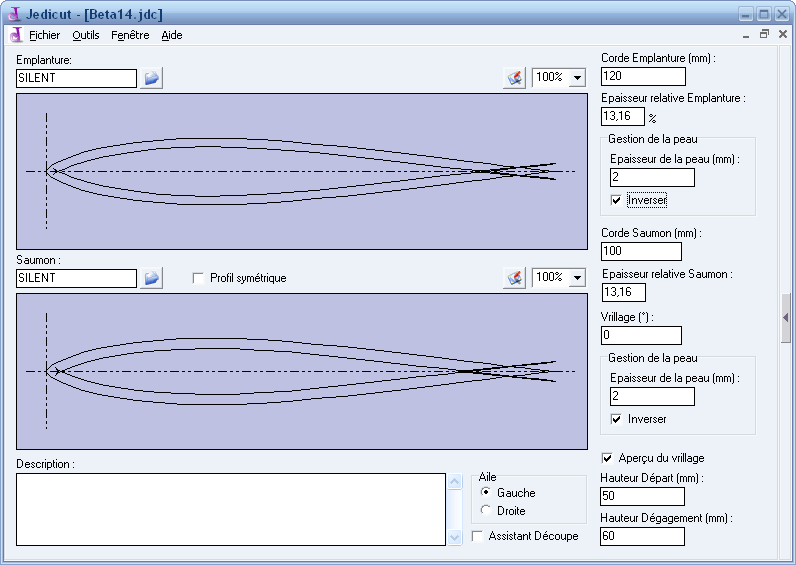

Toujours dans la fenêtre de la découpe, vous pouvez régler l'épaisseur de la peau permettant notamment de gérer le rayonnement. Plus généralement cette fonctionnalité permet de dilater ou rétrécir les profils de la découpe. Pour ne pas utiliser cette fonction, il suffit de laisser l'épaisseur égale à 0 mm.



Sur l'interface, on peut voir si le profil est dilaté ou s'il est rétréci. Il est possible d'inverser le calcul en cochant la case "Inverser". Le deuxième tracé, qui est activé lorsque l'épaisseur est différente de 0 mm, représente le déplacement du fil lors de la découpe, après calcul du rayonnement.
Cette fonctionnalité est intéressante lorsqu'il est important de prendre en compte la peau, comme par exemple l'épaisseur d'un coffrage, ou lorsqu'il est important de prendre en compte le rayonnement du fil de découpe.

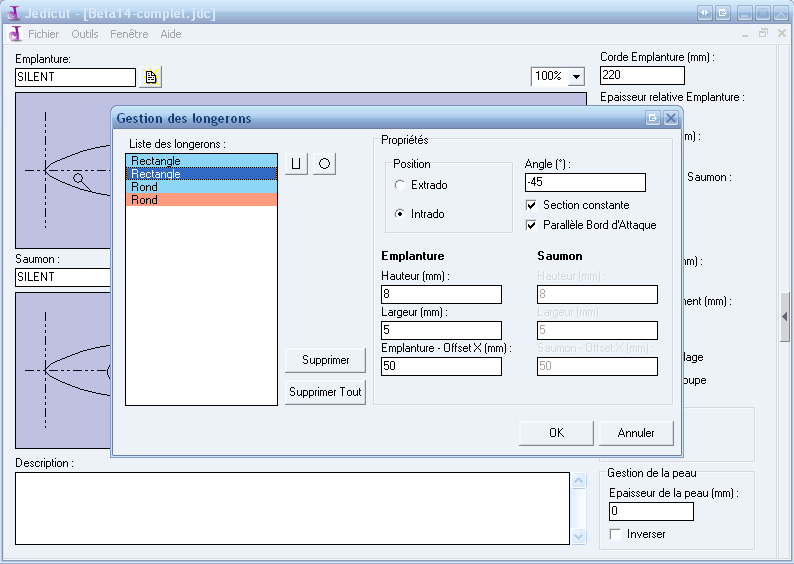

Ajout / Suppression de longerons
Menu Outils > Gestion des longerons

Depuis cette fenêtre il est possible d'inclure des longerons dans la découpe active (la découpe sur laquelle vous travailliez avant d’ouvrir la fenêtre de configuration des longerons). Il existe dans Jedicut, 2 types de longerons :

  • Les longerons rectangulaires classiques
  • Les longerons circulaires, pouvant servir à faire des passages de clé d'aile, des passage de cable ou des allègements de structure

Un longeron rectangulaire a les caractéristiques suivantes :

  • Hauteur (mm)
  • Largeur (mm)
  • Angle (inclinaison en degré)
  • Offset X (mm) : positionnement du longeron par rapport au bord d'attaque

Un longeron circulaire a les caractéristiques suivantes :

  • Profondeur (mm) : distance de l'extérieur du profil au centre du longeron
  • Diamètre (mm)
  • Angle (inclinaison en degré)
  • Offset X (mm) : positionnement du longeron par rapport au bord d'attaque

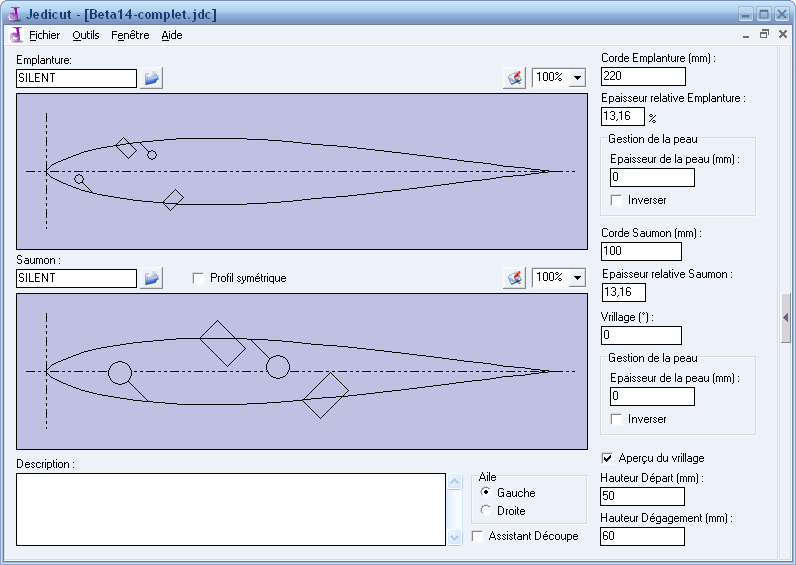

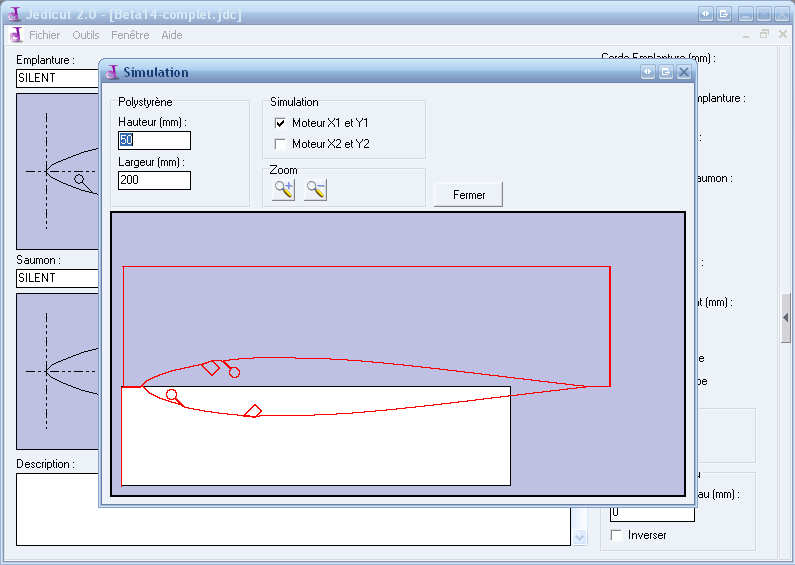

Il est possible de visualiser l'ajout des longerons en utilisant l'aperçu avant découpe, et maintenant les longerons sont également tracés dans la fenêtre de la découpe. La taille des longerons à l'affichage est proportionnelle à la corde de l'aile, ainsi, si un longeron n'apparait pas sur le tracé du profil, c'est qu'il a été placé en dehors de celui ci (offset hors de la corde).

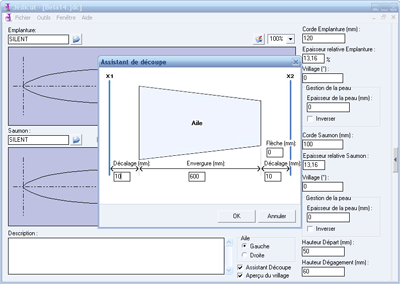

Assistant de découpe
Menu Outils > Assistant de découpe

Cette assistant de découpe facilite la découpe d'ailes trapézoïdales. Inutile de passer du temps à positionner le bloc de polystyrène sur la table, il suffit d'indiquer les 3 valeurs nécessaires pour repérer le positionnement du bloc.
Pour activer l’assistant, il suffit préalablement de cocher l'option 'Assistant de découpe' dans la fenêtre correspondante à la découpe.

Astuce : Même si vous cochez l’option ‘Assistant de découpe’ et que vous oubliez de le configurer, vous pouvez configurer l’assistant de découpe à partir de la fenêtre de confirmation de la découpe.

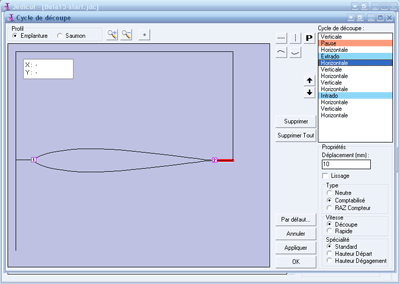

Cycle de découpe
Menu Outils > Cycle de découpe

Le cycle de découpe permet de définir l’ordre dans lequel les différentes phases de découpe vont s’enchaîner.

Pour plus de détails sur cette configuration, se reporter au chapitre correspondant.

Table des matières - Découpe de fuselage & pilotage manuel >>
