Jedicut 2 - Pilotage d'une machine CNC
La découpe d’un fuselage
Principe de base
Menu Fichier > Nouveau > Découpe Fuselage
Jedicut permet de découper des éléments de fuselage de forme elliptique. Cette fonctionnalité est très complète et elle sera encore amenée à évoluer. Elle permet actuellement de composer n'importe quel élément de fuselage à base de formes elliptiques.
Cette fonctionnalité introduit la mise en place d'un nouveau format de fichier avec l'extension JDF permettant de sauvegarder les découpes de fuselage.
Les tronçons de fuselage sont, pour l'instant, obligatoirement décomposés en 2 coquilles à assembler. Jedicut propose donc plusieurs mode d’assemblage :
- une jonction de coquilles plate,
- une jonction avec une découpe de centrage triangulaire facilitant l'assemblage des 2 demi coquilles.

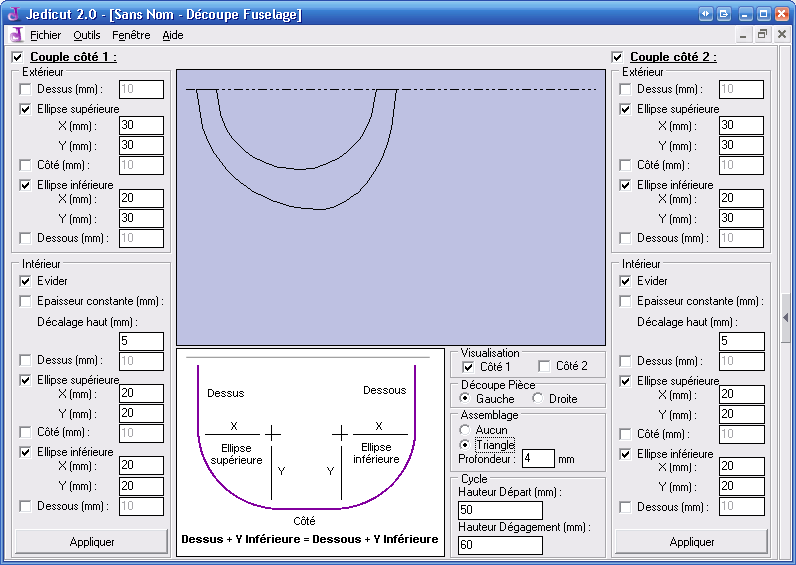

Cette capture d'écran peut paraître compliquée. Il suffit de définir les caractéristiques du couple 1 et du couple 2, chaque couple étant défini par une forme extérieure et une forme intérieure.
Le schéma sur fond blanc présente les caractéristiques de ces formes, ainsi il est possible de définir un dessus, un dessous, un côté, et 2 quarts d'ellipse. La seule règle à respecter :
le dessus + le Y de l'ellipse supérieure = le dessous + le Y de l'ellipse inférieure.
Les demis coquilles peuvent être évidées ou non. Pour cela Jedicut propose au choix :
- Ne pas évider le couple,
- Configurer une épaisseur constante,
- Définir une forme de découpe spéciale.
Si vous choisissez de définir une forme spéciale, le "décalage haut" indique la distance entre la forme extérieure et le dessus de la forme intérieure.
Important : Il est nécessaire de cliquer sur le bouton "Appliquer" correspondant au couple ayant été modifié afin de tracer la nouvelle forme du couple.
Remarque : l'assistant de découpe trapézoïdale est pour l'instant indisponible avec la découpe de fuselage.
Affichage
Vous pouvez visualiser le couple 1, le couple 2, ou les deux. Pour cela il suffit de cocher ce qui doit être visualiser.
Assemblage
Comme indiqué précédemment, il est possible de configurer un assemblage plat ou un assemblage triangle. Dans le cas d'un assemblage triangle, il est possible de configurer la hauteur du triangle.
Avant de découper, il est important de choisir le côté ! La demi coquille gauche, ou la demi coquille droite.
Attention : l'assemblage n'est pour l'instant pas visible dans le cadre de tracé des couples, mais il est visible dans l'"aperçu avant découpe".
Cycle de découpe
Menu Outils > Cycle de découpe
Le cycle de découpe permet de définir l’ordre dans lequel les différentes phases de découpe vont s’enchaîner.
Pour plus de détails sur cette configuration, se reporter au chapitre correspondant.
Lancer la découpe
Aperçu avant la découpe
Menu Fichier > Aperçu avant découpe

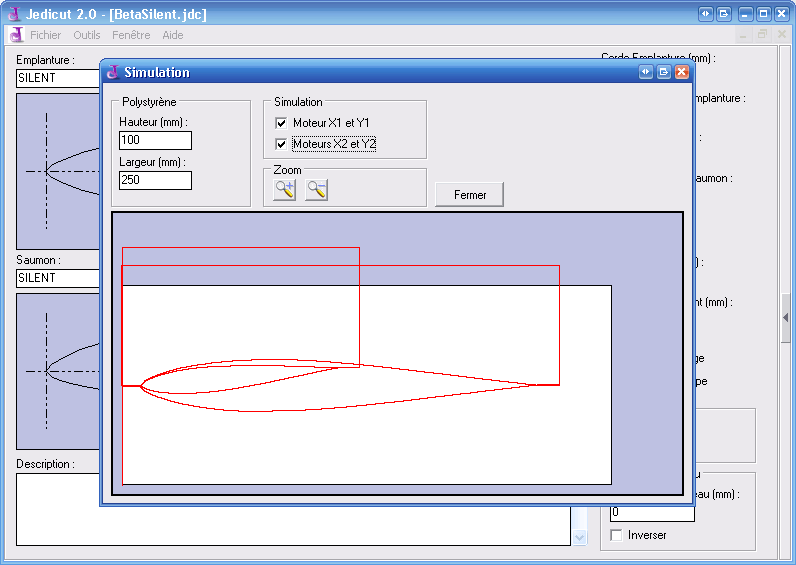

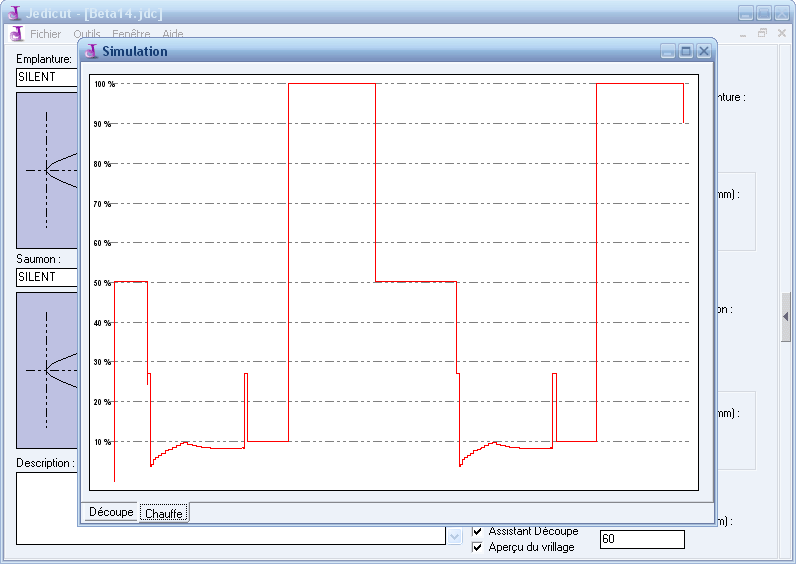

Il est possible de faire un "Aperçu avant découpe" à l’image d’un "Aperçu avant impression" dans un logiciel de traitement de texte.

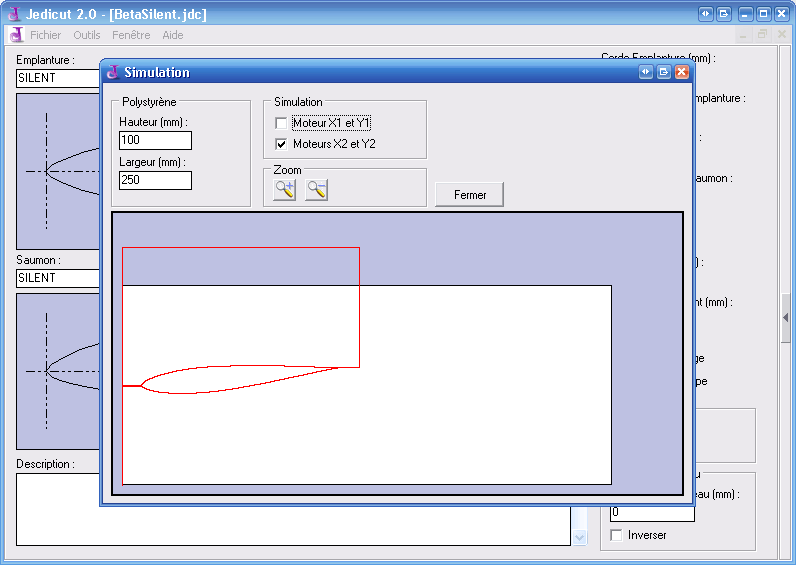

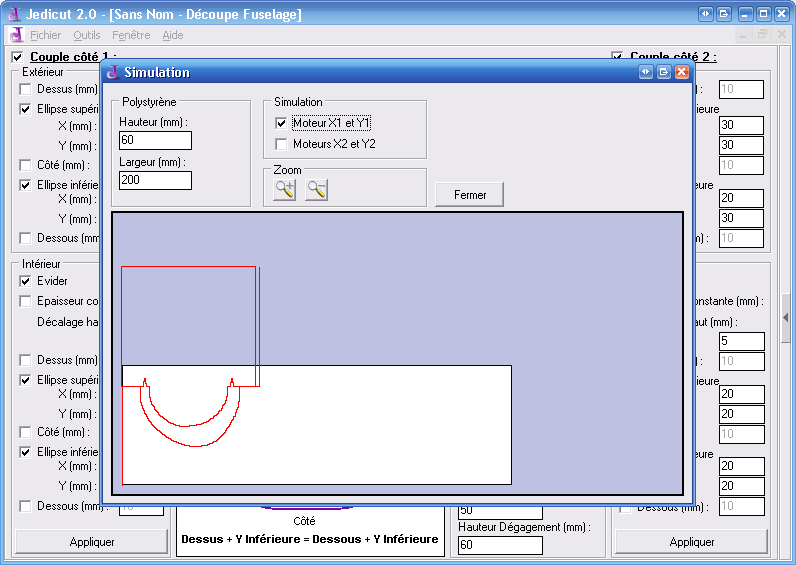

Il est possible de modifier la dimension du bloc de polystyrène. On peut ensuite visualiser la découpe selon les moteurs "X1 et Y1" ou "X2 et Y2".
Cette prévisualisation permet également de visualiser le vrillage configuré dans le cas de la découpe d'une aile.

Découper
Menu Fichier > Découper

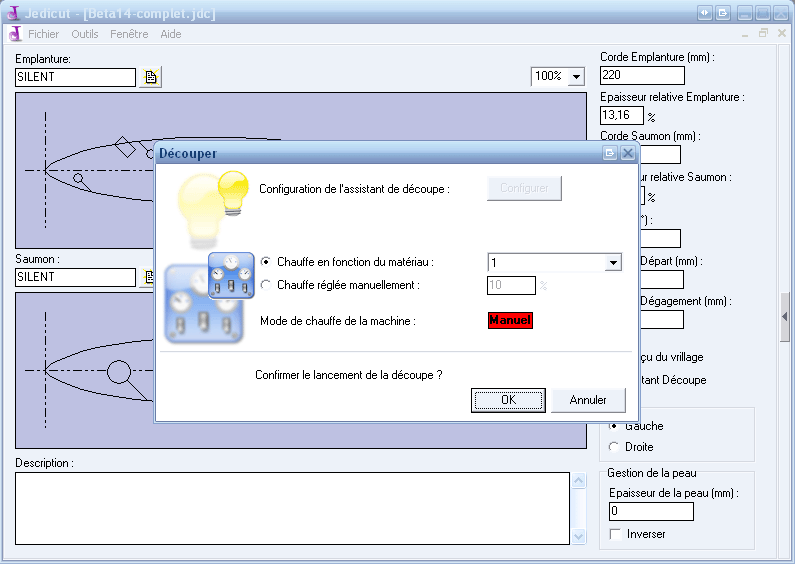

Une fenêtre de confirmation apparaît, permettant de :
- configurer l'assistant de découpe (si l'option du même nom a été cochée sur la fenêtre de préparation de la découpe),
- configurer la chauffe (si l’option a été cochée dans les options générales de Jedicut),
- visualiser le mode de contrôle de la chauffe choisi sur la machine (Manuel / PC). Si l'état s'affiche sur fond rouge c'est qu'il est contraire à ce que vous avez configuré dans Jedicut.

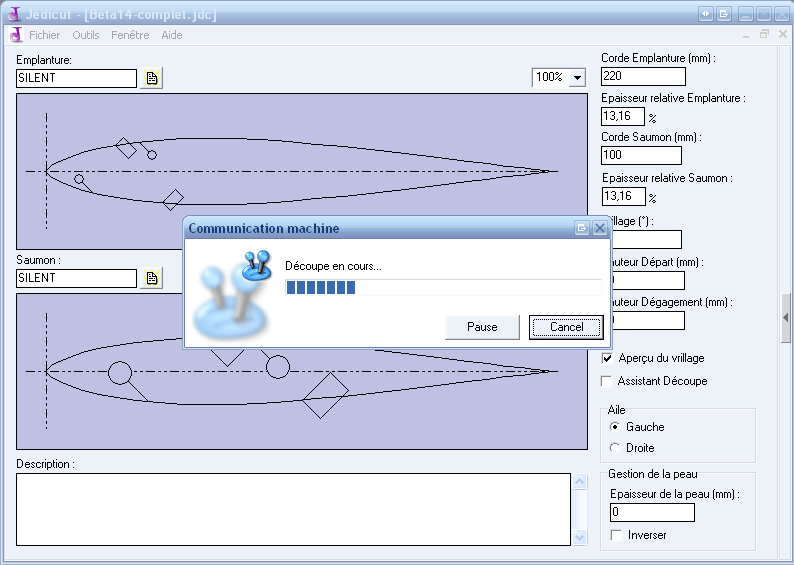

Lorsqu'on confirme la découpe en cliquant sur « OK », une fenêtre s’ouvre et permet :
- la visualisation de l’état d'avancement de la découpe,
- mettre en pause / reprendre la découpe en cours,
- l’annulation de la découpe.
Pilotage manuel de la machine

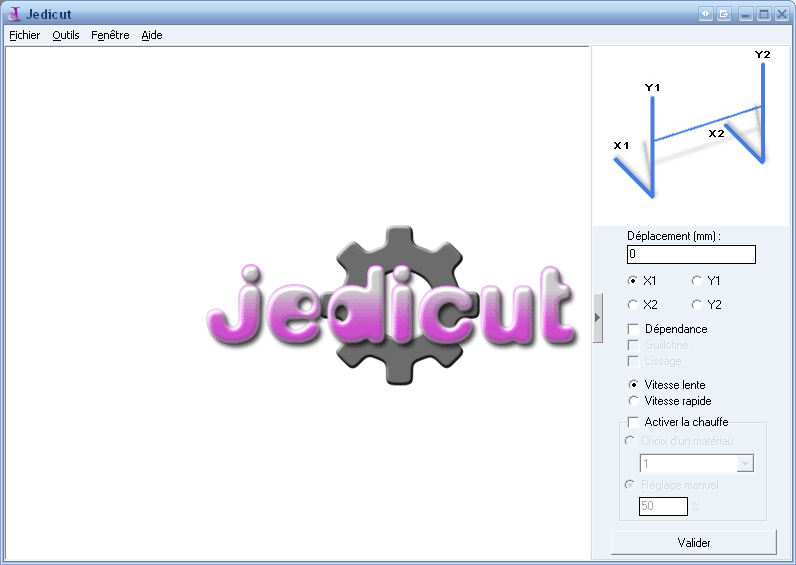

Un volet rétractable permettant d'envoyer des ordres de rotation à la machine à n'importe quel moment est disponible dans la fenêtre principale de Jedicut.
Depuis ce volet rétractable on peut :
- Ordonner le mouvement d'un moteur
- Ordonner un mouvement synchronisé avec lissage ou non
- Ordonner une guillotine
- Modifier la vitesse du déplacement
- Activer ou non la chauffe du fil pour chaque déplacement en sélectionnant au choix :
- Un matériau,
- Un pourcentage de chauffe manuellement.
La guillotine permet de faire un aller-retour horizontal ou vertical.
L'option lissage reste configurable même pour une guillotine.
